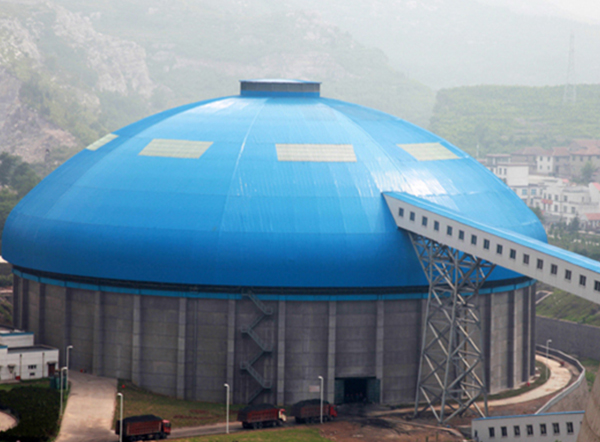

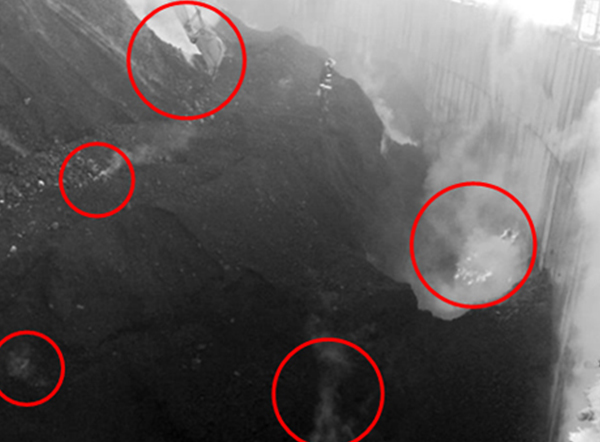

圓形穹頂儲煤場的儲量在10萬噸左右，巨大的儲煤量就容易造成煤炭長期堆積，從而引發煤炭自燃。自燃過程中揮發出的可燃性氣體在圓形煤場中可以及時排放，但自燃中的煤炭會造成巨大的安全隱患和經濟損失。大量現場案例分析結果顯示，最容易產生自燃的是擋煤墻根部位置，其次是煤場中間位置的煤炭，從下圖可以看出。

圓形煤場自燃安全監測系統由擋煤墻壁測溫裝置、紅外遙感測溫裝置、可燃?xì)怏w監測裝置組成。

工作原理：

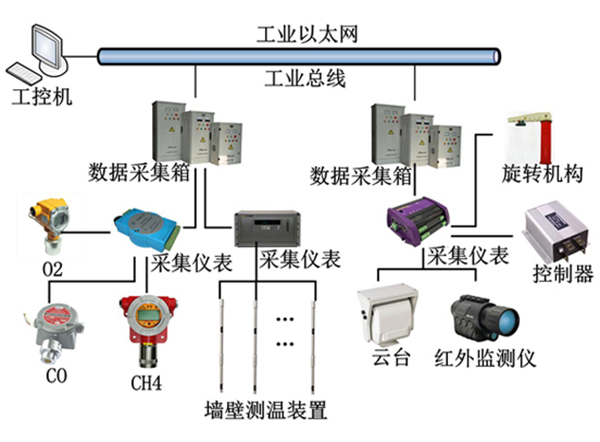

系統結構圖

擋煤墻壁測溫裝置使用多點測溫技術，裝置直徑20mm，長度與擋煤墻同高，內部設置了多個測溫點，可以測量不同位置煤炭的高溫。本設備安裝時垂直于地面，緊貼擋煤墻壁，煤場圓周方向上每隔5度或10度安裝一套，實現覆蓋所有煤場擋煤墻壁。

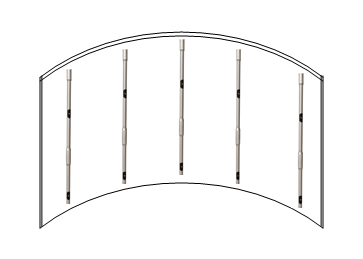

安裝示意圖

紅外遙感測溫裝置安裝于堆取料機中心柱的最頂端，通過自身吊臂的旋轉可以對煤場水平方向上360度掃描，吊臂前端的云臺可以實現掃描儀豎直方向上90度掃描，從而可以監測到內部所有煤炭的溫度。

可燃?xì)怏w監測裝置安裝于擋煤墻上方位置和堆取料機中心柱，防止工作人員受到有毒氣體傷害。

所有設備將信號傳輸至上位機監測系統中。

產品特點和優勢：

測溫裝置

測量范圍為-40~500℃。

工作環境溫度最高達500℃。

紅外遙感測溫裝置

不依賴堆取料機旋臂。

遠離煤塵干擾

盲區小，基本可以實現煤場全覆蓋。
